锰砂除铁锰滤料技术参数-巩义市嵩鑫滤材工业有限公司

当前位置：网站首页 > 产品中心 > 推荐产品展示

锰砂除铁除锰滤料

锰砂除铁除锰滤料简介

巩义市嵩鑫滤材公司销售的水处理除铁除锰锰砂滤料原料采用国内天然锰矿砂为主要原料经水洗、烘干、磁选、筛分等工艺精制而成。锰砂滤料外观粗糙呈球形椭圆状、表面呈红褐色或黑褐色，锰矿石中主要含有氧化锰、二氧化锰本身是一种较强的氧化剂能对水中铁离子起氧化作用、具有除锰除铁性能，属给水排水行业净水除铁除锰滤料。根据我国生活饮用水卫生标准规其铁含量≤0.3㎎/L、锰含量≤0.1㎎/L，长时间饮用含铁含锰量过高的水会严重影响身体健康。

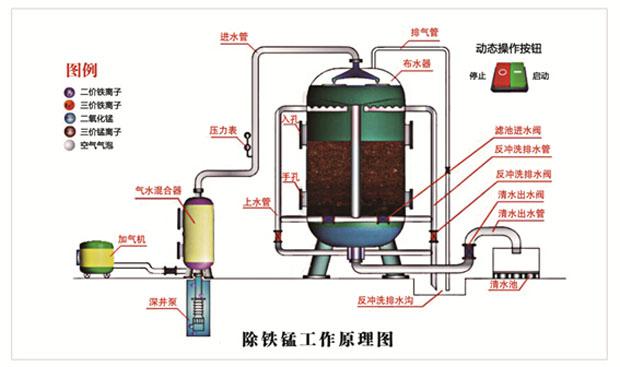

天然锰砂除铁除锰工作原理及方法；

天然锰砂滤料除铁除锰工作原理方法；其一以所谓滤膜的作用，利用锰砂表面层较强的氧化作用、直接接触氧化过滤去除水中铁。其二锰矿砂中的二氧化锰与含铁锰水接触后起催化作用，将水中的二价铁催化成三价铁，再把三价铁千周附着在锰砂颗粒表面从而起到除铁的目的，天然锰砂中二氧化锰能氧化水中二价铁为三价铁使其沉淀除去，二氧化锰被水中的溶解氧氧化成七价锰的氧化物，七价锰再将水中的二价铁氧化成三价铁使水清净。

锰砂除铁除锰滤料技术要求；

用于地下水除铁和除锰的天然锰砂滤料，其锰的形态应以氧化锰为主。含锰量（以MnO2计，下同）不应小于35%的天然锰砂滤料，既可用于地下水除铁，又可用于地下水除锰；含锰量为20%～30%的天然锰砂滤料，只宜用于地下水除铁；含锰量小于20%的锰矿砂则不宜采用。宜优先采用经过科学试验或生产使用证明能获得良好除铁和除锰效果的天然锰砂品种作滤料，切不可盲目选用以免造成经济损失。

（1）、天然锰砂滤料的平均密度一般为3.2g/cm3至3.6g/cm3范围内。使用中对密度有特殊要求者除外。

（2）、天然锰砂滤料的盐酸可溶率不应大于3.5%（百分率按质量计，下同）。

（3）、天然锰砂滤料的破碎率和磨损率之和不应大于3%。

（4）、天然锰砂滤料应不含肉眼可见泥土、页岩和外来碎屑，含泥量不应大于2.5%。

（5）、滤料的水浸出液应不含对人体有毒、有害物质。

天然锰砂滤料粒径范围；

（1）、最小粒径为0.5～0.6mm，最大粒径为1.2～2.0mm。当对天然锰砂滤料的有效粒径和不均匀系数有特殊要求时，可按要求来选择滤料的粒径范围。

（2）、在各种粒径范围的天然锰砂滤料中，小于指定下限粒径的不应大于3%；大于指定上限粒径的不应大于2%。

除铁除锰用天然锰矿承托料的技术要求；

(1)、锰矿承托料与天然锰砂滤料应为同一产地的矿石，两者的密度应基本相同。

(2)、锰矿承托层应不含肉眼可见泥土、页岩和外来碎屑。承托料含泥量不应大于1%。

(3)、承托料的水浸出液应不含对人体有毒、有害物质。

锰矿承托料粒径范围；

（1）、2～4mm，4～8mm，8～16mm，16～32mm。

（2）、在各种粒径范围的锰矿承托料中，小于指定下限粒径的及大于指定上限粒径的均不应大于5%。

天然锰砂滤料物化技术参数；

分析项目	MnO2	Fe	SiO2	比重	容重	含泥量	盐酸可溶率	破碎率和磨损率之和
单位	％	％	％	g/cm3	g/cm3	%	％	％
分析结果	15-45	20	15－20	3.6	1.6-2	≤ 3	3.5	3%

天然锰砂滤料装填方法；

（1）、配水系统安装完毕以后，先将滤池内杂物全部清除，并疏通配水孔眼和配水缝隙，然后再用反冲洗法检查配水系统是否符合设计要求。

（2）、在滤池内壁按承托料和锰砂滤料的各层顶高画水平线，作为铺装高度标记。

（3）、仔细检查不同粒径范围的承托料，按其粒径范围，从大到小依次清洗，以白备铺装。

（3）、铺装最下一层承托料时，应注意避免损坏滤池的配水系统。待装承托料应吊运到池内，再行铺撒;或者使池内充水至排水槽顶，再向水中均匀撒料，然后排水，使水面降至该层顶面高度水平上线，用锹铺匀。铺装人员不应直接在承托料上站立或行走，而宜站在木板上操作;在池内的操作人员应尽量少，以免造成承托料的移动。在下一层铺装完成后，才能铺装上一层承托料。

（4）、每层承托料的厚度应准确、均匀，用锹或刮板刮动表面，使其接近于水平面，高度应与铺装高度标记水平线相吻合。

（5）、在铺完2～4mm的承托料后，应用该滤池上限冲洗强度冲洗，以排除承托料中的泥沙。

（6）、承托料全部分层铺装就位后，采用从池顶向水中均匀撒料的方法，撒入预计数量的锰砂滤料（包括应刮除的轻物质和小于指定下限粒径的细颗粒），然后进行冲洗。冲洗后刮除轻物质和小于指定下限粒径的颗粒。按上述方法操作后，如滤料厚度达不到规定的数值，应重复上述操作直到符合要求为止。

天然锰砂滤料成熟期；

（1）、除铁、除锰滤池滤料一般采用天然锰砂、效果显著滤料成熟期较短、一般7—15天、但造价较高。石英砂：造价底、滤料成熟期长3－6个月。

天然锰砂滤料及承托层粒径；

（1）、一般最大～2.0mm、最小～0.5mm之间，

（2）、锰砂承托层级配和厚度可参照快滤池。采用锰砂做滤料时、上面两层承托层需用同样含量及粒径的锰砂代替为宜。

锰砂装填高度；

（1）、重力式过滤器除铁除锰：滤层高度一般采用800～1200mm，规模较小的压力式过滤器除铁、除锰：设备一般采用1000～1200mm；同时除铁除锰的单级过滤滤层一般取较高值，使过滤后的水质达到最佳效果。

锰砂滤速；

（1）、除铁滤池一般为5～10m/h,含铁量高时可采用较低滤速。除铁除锰滤池和除锰滤速为5～8m/h。

（2）、反冲洗；其中水头损失一般控制在1.5～2.5m。除铁采用粒径为0.6～1.2mm锰砂滤料时，冲洗强度为18L/s..m2; 粒径为0.6～2.0mm 时为22L/s.m2。其膨胀率分别为30％和22％。冲洗时间10～20min 。除铁除锰采用天然锰砂滤料时，冲洗强度为16～20L/s..m2，期膨胀率为15％和2～25％。石英砂滤料时，冲洗强度为12～14L/s..m2，期膨胀率为27％和2～35％，冲洗时间为5～15min。

锰砂除铁除锰设备正常运行与管理；

（1）、一周2~3次定期冲洗以免板结。

（2）、正常运行情况下不要随意打开过滤设备以免锰砂接触空气产生氧化不必要造成损失。

★提示；在选择锰砂滤料前应先对原水进行化验分析，根据水质检验结果和出水量设计要求；选择经过科学试验或者生产使用证明能够获得良好除铁、除锰效果的天然锰砂，品种规格合适粒径级配合理的天然锰砂做滤料，以免造成不必要的损失和麻烦。

水处理除铁除锰专用锰砂，除铁除锰锰砂滤料供应商巩义市嵩鑫滤材工业有限公司热诚欢迎各界水处理专家、教授、供应商光临我公司系列水处理材料网站；纤维球,改性纤维球,纤维滤料网址；http://www.sxlc.com/xianweiqiu，石英砂，酸洗石英砂、精制石英砂、无烟煤滤料、锰砂滤料系列网址；http://www.sxlc.com/mengsha，果壳活性炭、椰壳活性炭、煤质活性炭、粉状活性炭、活性炭系列产品网址；http://www.sxlc.com/huoxingtan，斜管,斜管填料,蜂窝斜管填料网址；http://www.sxlc.com/xieguan，滤头,滤帽,长柄滤头、排水帽网址；http://www.sxlc.com/lvtoulvmao
