锰砂除铁除锰滤料技术要求,锰砂除铁除锰工作原理, 天然锰砂使用注意事项

锰砂除铁除锰滤料技术要求,锰砂除铁除锰工作原理, 天然锰砂使用注意事项

锰砂滤料简述；

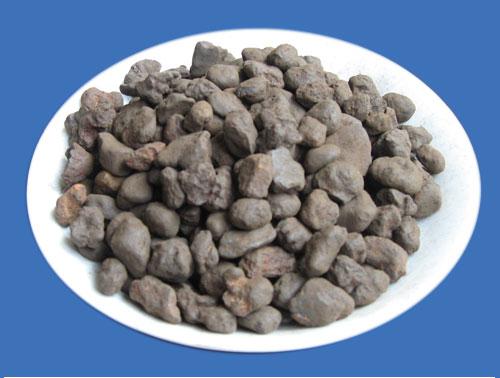

      锰砂滤料外观为黑褐色，近视圆形，锰砂滤料主要成份为二氧化锰，氧化锰含量在35%-45%之间。可用于地下水除铁除锰，工艺简单，操作方便，占地面积小，工程造价低，长效稳定，服务周期在5年以上，易于管理，不填加任何化学药剂即可达到去除水中铁、锰、砷等有害物质的目的，水质完全达到国家饮用水标准，天然锰砂是非常好的地下水处理除铁除锰滤料。
      锰砂滤料具有水处理滤料最理想的级配比例，使它在单位体积内有最大的比表面积、最强的截污能力、最大的氧化催化作用和最小的反冲洗流失率。锰砂滤料外观粗糙呈褐色或淡灰色，常用于生活饮用水的除铁、除锰过滤装置，滤水效果非常良好。（注：MnO2≥35%既可除铁，又能除锰，MnO2≤30%只能用于地下水除铁）锰砂滤料主要用于降低水中的铁锰铁和锰总含量，我国一些地区地下水含铁量可达5～10mg/L，也有高到20～30mg/L，含锰量可达0.5～2.0mg/L，超过2mg/L甚至各个高达5～10mg/L的也用发现。我国《生活饮用水标准》规定，生活饮用水中铁的含量不应超过0.3mg/L，含锰量不超过0.1mg/L，超过时必须加以处理。因此地下水铁、锰含量超标后水质颜色即发生变化，会给生活、生产用水将会造成很大的影响。
锰砂滤料技术要求；

       用于地下水除铁和除锰的天然锰砂滤料，其锰的形态应以氧化锰为主。含锰量（以MnO2计，下同）不应小于35%的天然锰砂滤料，既可用于地下水除铁，又可用于地下水除锰；含锰量为20%～30%的天然锰砂滤料，只宜用于地下水除铁；含锰量小于20%的锰矿砂则不宜采用。宜优先采用经过科学试验或生产使用证明能获得良好除铁和除锰效果的天然锰砂品种作滤料。
       1.天然锰砂滤料的平均密度一般为3.2g/cm3至3.6g/cm3范围内。使用中对密度有特殊要求者除外。
       2.天然锰砂滤料的盐酸可溶率不应大于3.5%（百分率按质量计，下同）。
       3.天然锰砂滤料的破碎率和磨损率之和不应大于3%。
       4.天然锰砂滤料应不含肉眼可见泥土、页岩和外来碎屑，含泥量不应大于2.5%。
       5.滤料的水浸出液应不含对人体有毒、有害物质。
锰砂滤料常用规格；
       0.5-1mm， 0.8-1.2mm ，1-2mm ，2-4.0mm， 48.0mm ，8-16mm因锰砂滤料强度低，一般不建议选用太小型号，特殊规格可根据用户需求另行加工。
锰砂滤料除铁除锰性能；

        天然锰砂除铁是一种接触催化除铁工艺，适合于地下水含铁量小于20mg/l的除铁。天然锰砂中含的高价锰能将水中的二价铁氧化成三价铁，同时在表面形成有催化作用的“活性滤膜”，进一步提高了除铁效果。含铁水经曝气后，只经天然锰砂一次过滤，就能完成全部除铁过程，常用于饮用水除铁、除锰过滤装置，地下水除铁除锰净化水质使用。锰砂氧化锰含锰量小于20%的锰矿砂则不宜采用。因各地区水质不同,最好先采用科学试验或生产使用证明能获得良好除铁和除锰效果的天然锰砂品种最佳的作除铁除锰滤料。
锰砂滤料物理、化学性能分析：

锰砂除铁除锰工作原理；
       铁以Fe2+的状态曾于地下（井）水中，其水有异色异味，污染离子交换树脂而降低交换能力，长时间后生成铁垢，影响传热，能腐蚀设备。而锰砂中的MnO2与Fe2+发生氧化还原反应，使Fe2+变为Fe3+并生成 Fe(OH)3沉淀，从而利用锰砂过滤器的反冲洗功能达到去除净化的目的。当含有铁、锰的水长期通过滤料表面时，在滤料表面就会生成铁质和锰质滤膜。由于该性滤料对铁、锰的吸附能力更强，所以经过改性滤料可以缩短铁质、锰质滤膜的形成时间，自然条件下形成的铁质滤膜往往需要几个礼拜的时间，而形成锰质滤膜的时间就更久。所形成的铁质、锰质滤膜对铁、锰的去除一般具有催化作用，即我们所称的“活性滤膜”。一些地方已经建成除铁、除锰水厂，但是处理效果并不是很好。原因在于改性滤料制备过程的费用比较高，所以不适用于大型的水处理厂；对于铁质活性滤膜和锰质活性滤膜去除水中铁、锰的研究还处于实验阶段，技术尚不成熟。人们又把目光投向生物法去除铁、锰，并且已经取得一些成效。所以，很多地方采用接触氧化法并在滤膜中接种微生物的方法来进行铁、锰的去除，这也将成为除铁、除锰技术发展的新趋势。
锰砂除铁除锰用滤料含量选用；
      在除铁锰滤池中运行时，水中低价铁锰离子先被覆合锰砂滤膜吸附，然后被氧化和水解，生成氢氧化物水合分子[Fe(OH)3XH2O] 和[Mn(OH)nXH2O] 形成的活性滤膜，并作为新的催化剂参与接触氧化反应，使活性滤膜有随着使用增厚的趋势，形成了覆合锰砂的自修复特性,使用一年的覆合锰砂，锰含量增加18.2%，铁含量增加4.8%；使用两年半的锰含量增加了27.3%，铁含量增加14.3%.锰砂容重较低(为1.55～1.60g/cm3)，特别适用于大中型水厂的虹吸除铁锰滤池和各型除铁锰滤罐 虹吸滤池由于反冲洗水头较低，往往不宜于使用容重较大的天然锰砂滤料（其容重一般为2.2～2.4g/cm3），使大中型水厂除铁锰滤池的设计使用受到一定限制。
锰砂滤料使用注意事项；
      天然锰砂池他的反冲洗时间一般为5-15分钟。天然锰砂 池料表面的“活性滤膜“结构比较硫松，能在长时间的冲洗中破坏， 所以滤池的反冲洗应以不破坏滤料表面的“活性论膜”为度。 否期会引起滤后水质严重恶化，在地下水除铁滤池中，应采用不易为铁质堵塞的配水系统形式。推荐采用上设承托层的管式大阻力配水系统和格 栩式或孔板式小阻力配水系统。
锰砂除铁除锰效果；
      在水质软化过程中，首先，由于锰砂软化水的处理时间有限，其次，由于水中有铁单质，三氧化二铁，氧化亚铁等铁的氧化物，各种物质混合，使锰砂的除铁除锰效果，软化水效果大幅度降低，所以为了增加锰砂除铁除锰的效果，就要在锰砂处理工艺前加一道曝气处理工艺，是除铁除锰达到最佳的效果！可根据水质的不同组合形式选用不同比列的厌氧—好氧—兼氧的生物处理工艺，这种工艺不但有优异的脱氮除磷效果，而且能够把大分子量的有机物裂解成易于好氧生物降解的低分子量有机物。最重要的是能够将铁单质，单质锰，氧化亚铁，低价氧化锰，氧化成高价铁的氧化物！这样锰砂的除铁除锰压力就降低了，整体处理效果最佳！
