纤维束过滤器

一、纤维束过滤器工作原理

高效纤维束过滤器是一种性能先进的压力式纤维束过滤器，它采用了一种新型的束状软填料(纤维)作为过滤器的滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。微小的滤料直径，极大地增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会和滤料的吸附能力，从而提高了过滤效率和截污容量。

为充分发挥束装纤维滤料的特长，在过滤器的滤层内沿水流动的方向的截面逐渐缩小，密度逐渐加大（筒体内部拉绳可以调节纤维束压缩），相应滤层空隙直径和空隙逐渐减小，实现了理想的深层过滤。当滤层被污染需要清洗再生时，可用水和气体方便地进行清洗。

二、纤维束过滤器结构

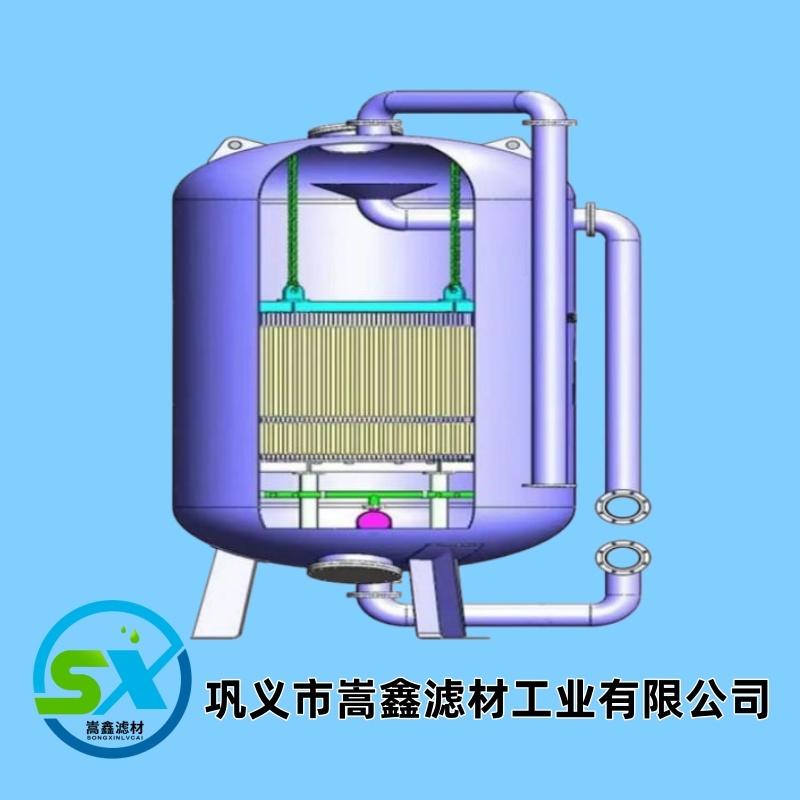

纤维束过滤器有碳钢和不锈钢材质，过滤器设备由固定多孔板、活动多孔板、纤维束滤料、布气装置等组成。活动多孔板可上下移动，过滤时，在水力作用下，滤料顺水流方向空隙由大逐渐变小，纤维密度变大，形成理想的过滤层面，其过滤过程既有纵向深层过滤，又有横向深层过滤，有效地提高了过滤精度和过滤速度；清洗时，使纤维束达到疏松状态，同时，采用气水合洗的方法，在气泡聚散和水力冲洗过程中，纤维束处于不断抖动状态，在水力和上升气泡的作用下，反冲洗滤料而使其再生。

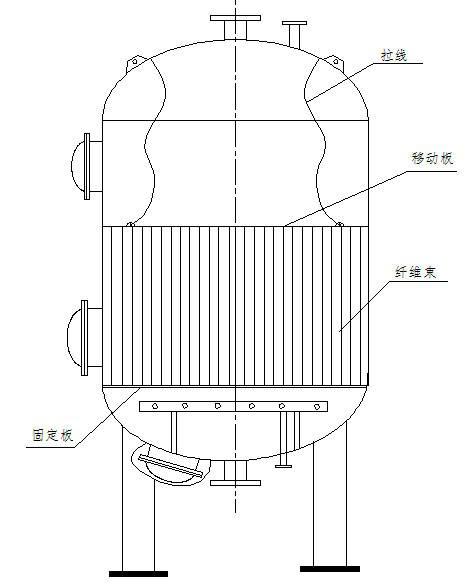

三、纤维束过滤器结构图

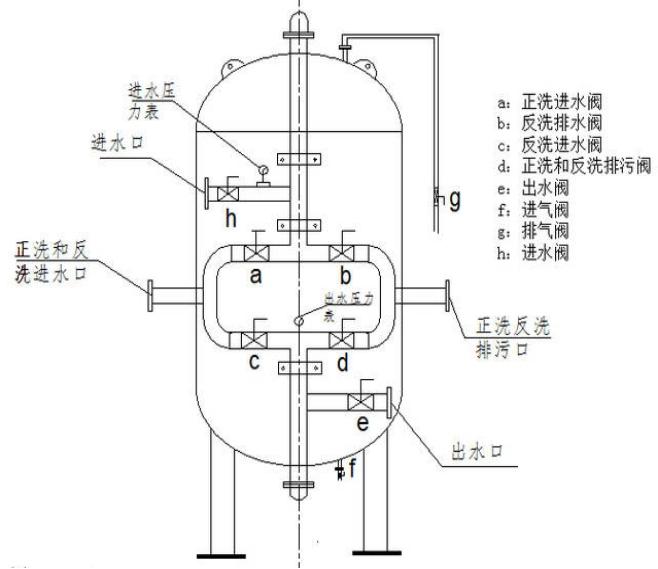

四、纤维束过滤器管路图

五、纤维束运行

首次运行时候，打开h、e阀门以及排气阀g，打开进水水泵，当排气阀g有水出来，关闭排气阀g，进行运行过滤出水。

说明：如果初次使用，进出水压力表的压差超过0.05mpa，说明过滤器纤维束压缩过紧，纤维束阻力过大，那么就要将过滤桶拉绳缩短，减少纤维束压缩量。

六、纤维束过滤器日常维护

当纤维束过滤器出水量减少，或者进出水口压力超过0.1mpa就行水反洗，气水反洗，水反洗，正洗操作，排出截留下的污泥等杂质。具体步骤如下：

反洗：关闭进水水泵，打开阀门c、b，关闭其他阀门，开反洗水泵进行反洗，使水经过过滤器底部，由下至上对滤床进行松动1-2min，而后停止水洗，进行气洗3-5min，然后再气水同时反洗8-10min，最后水洗2-3min，整个反洗过程约20min。

正洗：反洗结束后，进行正洗，打开a、d阀门，关闭其他阀门，进行正洗，正洗大约3分钟，直到出水干净为准。

运行：关闭反洗水泵，关闭a、d阀门开取运行状态，打开进水泵，过滤系统处于运行过滤状态。
