可调式长柄滤头技术参数

可调式长柄滤头技术参数

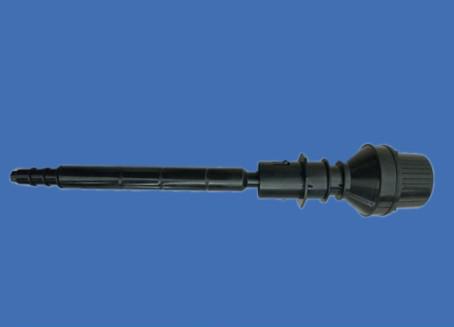

可调式长柄滤头由滤帽、滤杆、预埋座三部分组成。通过旋转滤杆的上下调整，使安装在滤板上的所有滤头进气孔保持在同一水平高度。可调式滤头的预埋座紧固在整体浇筑模板上的结构形式，在不改变滤池工艺和结构前提下，可便捷地上下调整滤杆的螺纹上口的水平高度，达到布气配水均匀的效果。

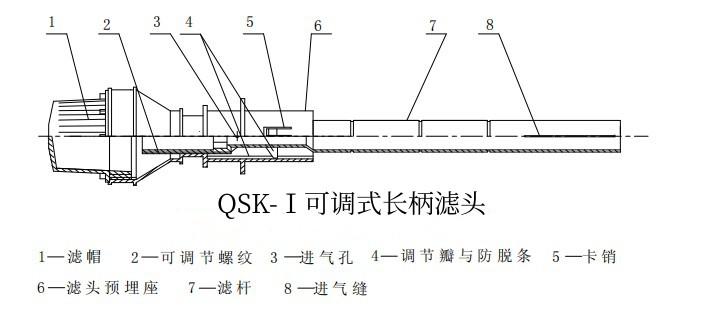

可调式长柄滤头一般由滤帽、滤杆、预埋座等组成，如图：

可调式滤头尺寸和滤帽缝隙宽度及缝隙面积：

1、滤头表面应光滑、无开裂、缩痕、气泡、溢边等缺陷。

2、缝隙必须无残缺、溢边、堵塞等缺陷。

3、滤杆在预埋座内可调节范围宜为0～50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型滤头预埋座尺寸宜符合下表要求。

QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型滤头预埋座尺寸(mm)

注：孔距尺寸为标准尺寸，必要时可根据滤池设计要求，采用特殊模板确定。

ABS滤板施工程序：

  池体实测→模板取样→模板安装→钢筋绑扎→预埋座安装→清理→检查→搭设操作平台→混凝土浇捣→初凝→旋松预埋座施工盖→养护→打开预埋座施工盖→布水区进水至预埋座内螺纹平面→置入带调节螺纹的滤杆调 试水平→固定锁紧圈→检查→安装自锁滤帽。
