V型滤池中长柄滤头气水反冲洗操作步骤
作者来源:gysxlc 发布时间： 2018/7/6 8:31:55 标签：滤头 滤帽 长柄滤头
导读：V型滤池采用长柄滤头,每只滤头的滤帽上有40条缝隙,每条缝隙长25mm,宽0.25mm,材质为ABS工程塑料.国内生产的ABS滤头,质量上和国外进口的不相上下,也已经在国内气水反冲洗滤池中大范围采用.

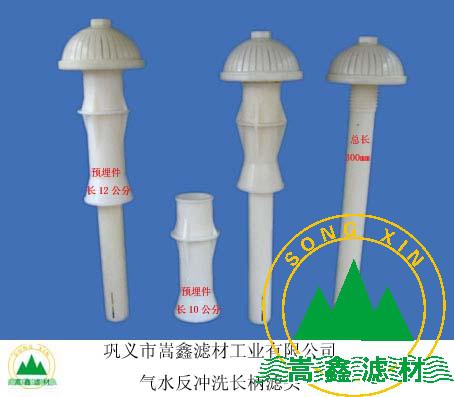

V型滤池采用的长柄滤头
V型滤池采用长柄滤头，每只滤头的滤帽上有40条缝隙，每条缝隙长25mm,宽0.25mm，材质为ABS工程塑料。国内生产的ABS滤头，质量上和国外进口的不相上下，也已经在国内气水反冲洗滤池中大范围采用。
气水反冲洗时，在混凝土滤板下面的空间形成上部是气垫层，下部为水，气压越大，气垫层的厚度也相应增大，在滤饼上部有一个φ为2mm的孔，滤柄下部有一条或两条狭长的进气缝。气垫层中的空气，先由小孔进入滤头，当气压增大气垫层厚度也相应增大时，一部分空气就由缝隙上部进入滤头，此时气垫层厚度基本停止增大，反冲洗水由缝隙下部及滤柄下端进入滤头，气水充分混合后 ，经滤帽向滤料层均匀布气布水。
滤头的套管为内螺纹，预埋在浇筑的混凝土滤板中，滤头安装时，只需加上橡胶垫圈，直接拧入套管内即可，因此滤头装卸颇为方便。
为了有利于滤池配水布气的均匀性，单只滤池内预制混凝土滤板拼装完毕，各点高度误差要求不超过±2mm，为了保证滤池内的滤板整体具有一定的严密性，各滤板之间及滤板与池壁之间的安装缝，灌注沥青玛禘脂一类的填充物，以满足其严密性。在调试中明显观察到，在安装缝等处渗漏不多，若有多是滤板预制中密实性不够所致。
V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池。V型滤池是由国外引进的一种新型滤池。目前国内已大量投入使用.其构造性能 适用于大、中型水厂。与其他几种滤池不同之处有；采用均质滤料，气水反冲洗，长柄滤头配气，配水等。一般在滤池两侧设有V型进水槽，槽底部有一排出水小孔，既可作滤池进水用，又可供侧向冲洗时布水用。中间为双层渠道，上层是排水槽，由启动闸板阀控制，无排水支渠。
过滤时，从澄清池来的滤前水，经滤池两侧的V型槽向滤池配水，通过均质石英砂滤层，经长柄滤头进入滤板下的清水区，并汇集到中间渠道的下层清水渠，再从管廊中的水封井，出水堰口，进入清水池。
气水反冲洗的方式一般有单独气冲洗，单独水冲洗和气水混合反冲洗等，V型滤池反冲洗时，操作步骤为；
1.关闭滤池进水阀，但进水阀两侧有常开的两个进水小孔，仍有一部分水流继续进入V型槽，经槽底小孔分布到滤池。
2.开放滤池排水阀，约经两分钟左右，滤池水面降至排水槽槽顶。这时，砂面上水深为0.5m。
3.空气擦洗。气洗时间4分钟，强度控制在15L/s·㎡左右，在气洗中滤料表面剥落下来的微絮体和积滞在滤料层空隙中的杂质，被上升气流带入砂面上，呈悬浮状。由于V型槽底部小孔继续向滤池配水，产生的横向水流将悬浮杂质推向中间排水槽，形同表面清洗。
4.气、水同时反冲洗，反冲洗时间4分钟，气洗强度不变，水洗属于低速冲洗强度控制在4L/s·㎡左右，滤料层处于最小流化点以下，故没有膨胀或微膨胀状态。气水同时反洗，速度梯度G值增大，滤料表面经气洗为被剥离的杂质，几乎可以全部擦洗下来。
5.漂洗。单独用水反冲洗，冲洗强度仍未知4L/s·㎡，漂洗时间为2min。
6.最后关闭冲洗水阀，排出渠道内残存的气体，约经10s后关闭。
气源来自罗茨鼓风机，水源来自离心冲洗水泵，泵房设在地下室，水泵轴线低于吸水井的最低水位，可保证冲洗水泵迅速启动，正常运行。
V型滤池的冲洗过程，全部由PLC自动控制完成。除排气阀为电磁阀外，均采用气动阀门。滤头每反冲洗一次所需时间约12分钟。由于滤料层没有膨胀，故在冲洗完毕后，滤床不需要有稳定的时间，可以立即进水工作。
