关键词：滤头/滤板/长柄滤头/短柄滤头 气水反冲洗滤头/滤头滤帽

滤板简介

滤板滤头性能用途：滤板滤头滤帽既可适用于生活饮用水处理,也可适用于饮料、印染、游泳池等各种工业用水处，同样可以应用于工业废水，生活污水处理工程中。

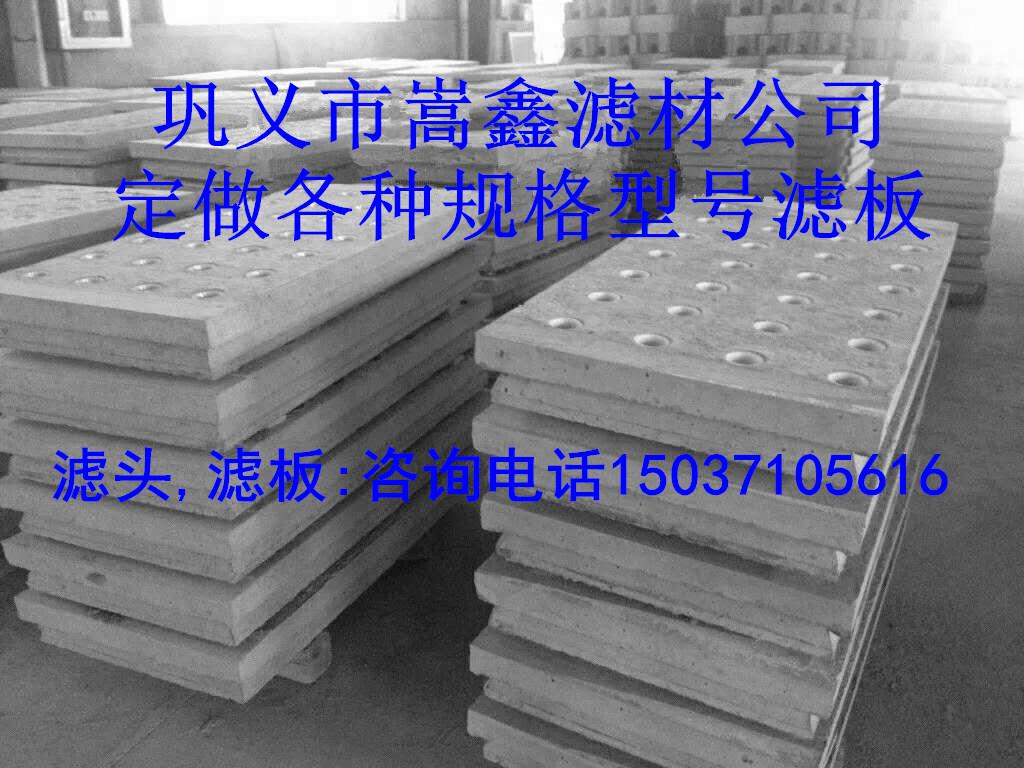

      混凝土浇筑滤板采用立式钢模浇制，水灰比，细石、石英砂等材料配制，本产品严格执行国家有关标准，按设计要求计算开孔比，预埋ABS工程塑料预埋套管、配双层双向优质螺纹钢筋。采用高标号水泥，标准细石和石英砂，经机械搅拌，捣实浇制而成。滤板上下两面每平方米水平误差±1mm。滤池中安装达到整池误差≤5mm的高精度，且四边整齐、无翘缺，完全满足滤池设计技术规范要求。技术指标混凝土强度：C25~C30 配筋：双层双向φ10国标螺纹钢生产工艺条件及要求：按GB50204标准执行，出厂期限≥28天外观：表面平整，无露筋、翘曲、振裂，四边无破损，预埋套管准确无倒错、歪斜、遗漏，套管内无堵塞。公差：双面平整度误差±1mm 四边垂直度误差≤5mm。
滤板用汽水反冲洗长柄滤头、短柄滤头技术参数；
      A型（长柄滤头）总长292mm、预埋管长100mm、缝隙条数40、滤帽缝隙面积25mm、滤层膨高度30-50%、滤板开孔率0.9-1.5。
      B型（短柄滤头）总长146mm、预埋管长100mm、缝隙条数40、滤帽缝隙面积25mm、滤层膨高度30-50%、滤板开孔率0.9-1.5。
 滤头滤帽简介

       滤头滤帽广泛用于水处理过滤器、过滤池、软化水的组合式、回程式、离子交换柱设备。各种规格的滤帽适用于各种相配的离子交换柱，活性炭过滤器使用，也可用于快滤池的排水系统。

      滤头滤帽过滤是水处理工艺中的一个重要环节。滤池滤水运行时，随着滤料层截污量的增加，污泥渗透度加深，致使滤速下降，滤池水位就逐渐上升，滤后水浊度升高。为使滤池恢复正常运行、保证出水水质和水量，此时必须进行反冲洗－－反冲洗的过程是从滤板底部进水，冲击滤板上的滤料层。

      由于传统滤池工艺陈旧，耗能耗水量大、反冲成本高、效果差，因而当今滤池设计已普通采用小阻力配水系统的滤头、滤板气水反冲洗或滤头板单水反冲洗工艺。经全国多家大、中、小型水厂新建或改造后使用证明：滤头、滤板配水系统具有结构简便，工艺技术可靠、水头损失小，能耗低，无死水区、不易堵塞积泥、施工管理方便等一系列优点。反冲水量仅为传统滤池的1/2到1/3而且运行稳定，滤后水质水量明显提高, 水厂效益和社会效益显著。目前已在各类新建滤池以及传统滤池改造的工程中广泛推广应用。

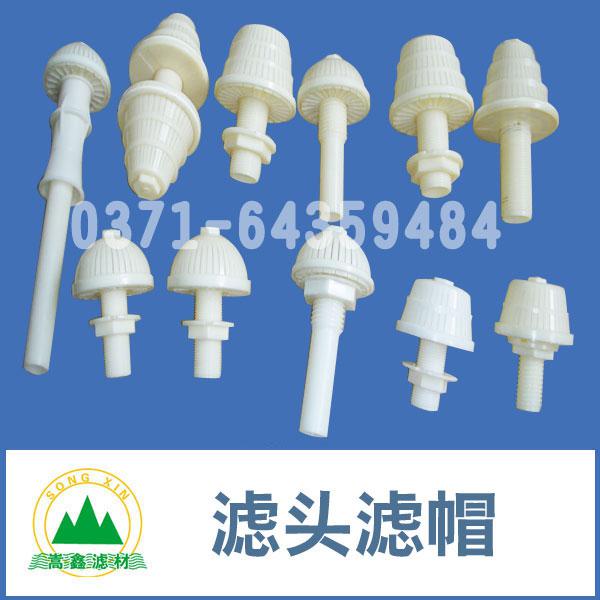

滤头滤帽规格类型特点；
      滤头滤帽是滤池底部配水系统汽水反冲冼装置，它能有效地冲洗出滤池中的污泥杂物，保证滤池水质水量正常运行；滤头滤帽的种类有（长、短柄）磨菇型、梅花型、塔型和圆柱型，均采用ABS工程塑料制成，结构合理，连接牢固，承压强度高，缝隙不变型，能使滤板间无死水角区，不积泥，滤速稳定，出水效果好。
      滤头滤帽按流量分为：0.25吨/小时，0.5吨/小时，10.5吨/小时三种。按接柄长分为长柄、中柄、短柄三种；按外形可分为塔形、半球面形、梅花形、片形等，按接口有外丝、内丝两种。
长柄滤头、短柄滤头滤帽适用范围；
       短柄滤头滤帽应用于单水反冲洗和重力式，压力式滤罐及离子交换滤床等水处理设备的过滤装置。滤头滤帽用于城市饮用水,工业用水高级净化,滤头滤帽是高纯水,矿泉水生产中的高级净化材料,滤头滤帽有效脱除水中的COD,色素,臭气毒害物质 。
       长柄滤头滤帽应用于滤池气水反冲洗配水系统；短柄滤头应用于滤池单水反冲洗和重力式、压力式滤罐及离子交换滤床等配水过滤系统。滤头既可适用于生活饮用水处理,也可适用于饮料、印染、游泳池等各种工业用水处，同样可以应用于工业废水，生活污水处理工程中。
气水反冲洗滤头技术参数；
       1.滤头缝隙无残缺、气泡、飞边和毛刺等缺陷。
       2.滤头表面光滑、无明显杂质、无裂纹，色泽一致。
       3.单纯用气反冲洗时，滤头的水头损失和气水同时反冲洗的滤头水头损失应符合设计要求。
       4.单纯用气反冲洗时滤头的气压损失不大于下表值。
         气孔流速m/s     23        27         31          35          39        43
         水头损失       0.041    0.055      0.074        0.098       0.138     0.161
         注：滤头拉伸强度为21－28MPa，冲击强度为27－49kg/cm，洛氏硬度为62－86，密封垫圈为无毒橡胶。
反冲洗滤头工作原理；
       反冲洗滤头的滤帽弧面上均匀开有精心加工的长条细缝，既能防止滤料的漏出，又能确保配气和配水均匀。滤杆是一根塑料管顶端开有一个小孔，靠近底部有二条进气条缝，压缩空气进入滤板下面的空间后,缓慢地形成空气层，并逐渐变厚，空气层下面的水不断下降，直到水面降至滤杆下部的长条进气条缝处时，这时空气开始由条缝孔流入滤杆。当流进的空气流量与经滤帽缝隙流流走的流量相等时，水面便停止下降，稳定在一定位置上，进入的空气经滤杆上升通过滤帽的缝隙喷射到滤料层中去，由于多个滤头的交叉喷射均匀分布，达到良好的反冲洗效果。
注：（一般视反冲洗水集污槽变清，即可停止反冲洗，以控制和减少反冲水不必要的损耗）。
反冲洗滤头滤帽使用说明；
       1.系统运行前应检查管路安装是否正确。
       2.对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。
       3.检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。
